陶瓷基板本来就耐高温、绝缘好、导热强，为什么还要“镀金”? 很多人第一次接触功率模块、LED封装、车规器件或射频器件时，都会冒出这个疑问：陶瓷已经很“硬核”了，金是不是只是为了显得高级?实际上，陶瓷基板镀金的核心目标并不是“好看”，而是围绕三件事做工程优化：导电互连更稳定、焊接/键合更顺畅、长期可靠性更可控。尤其在高功率、高温循环、潮湿腐蚀或高频信号环境下，镀金往往是把风险提前消化的一道工序。

　　一、陶瓷基板是什么?为什么它在高端电子里这么常见

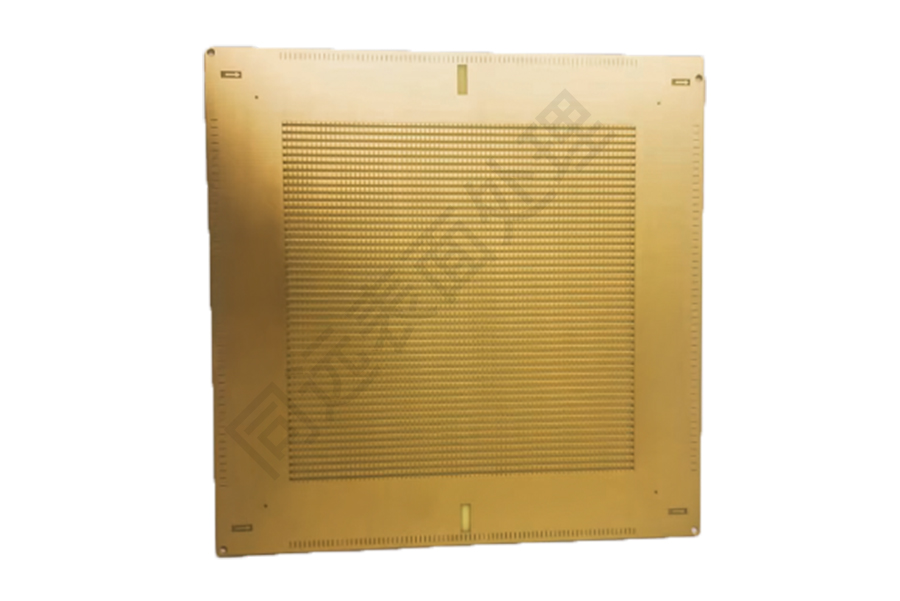

　　陶瓷基板并不是“纯陶瓷一块板”，而是以陶瓷为绝缘与支撑核心，通过金属化工艺在表面形成导电线路或焊盘，用来承载芯片、功率器件或互连结构。它的优势很明确：

　　绝缘强：在高电压场景更安全。

　　耐高温：适合高温工作或高温回流焊、烧结等制程。

　　导热好：尤其是氮化铝(AlN)这类材料，利于散热。

　　热膨胀系数更可控：与芯片、金属结构的匹配更好，降低热应力风险。

　　因此你会在功率模块(IGBT/MOSFET)、汽车电子、5G/射频、激光器、LED封装、军工与工业控制等领域频繁看到它。

　　二、陶瓷基板为什么要镀金?核心不是“金”，而是“连接”

　　陶瓷本身不导电，真正参与电气连接的是其表面金属层与焊盘。镀金主要发生在这些金属化区域上，目的集中在下面几条：

　　1)防氧化：让焊盘“长期可焊”

　　陶瓷基板常用的导体层可能是铜、镍等金属体系。铜很容易氧化;镍虽然耐蚀，但表面状态会影响焊接润湿。焊盘一旦氧化，就会出现：

　　焊料不上锡、虚焊、润湿差

　　键合强度下降

　　接触电阻增大或不稳定

　　金的化学稳定性强，表面不容易形成影响焊接与接触的氧化膜。对于库存周期长、跨地域运输、潮湿环境存放的基板来说，镀金能显著降低“到手就不好焊”的概率。

　　2)提升键合/互连可靠性：金线、铝线、铜线都更可控

　　在封装领域，键合(wire bonding)是常见互连方式。很多应用场景需要在焊盘上进行金线/铝线/铜线键合。合适的镀金体系能：

　　提高键合窗口(工艺更容易调)

　　降低键合界面污染敏感性

　　改善剪切/拉力强度一致性

　　注意：这里的关键不是“必须金线配金面”，而是镀金层能提供更稳定、可预测的表面状态，让键合过程更像“按配方做菜”，而不是“看天吃饭”。

　　3)降低接触电阻与漂移：弱信号或精密驱动更需要

　　如果陶瓷基板用于射频、电源驱动控制、传感与精密测量等场景，连接界面(焊点/触点)的电阻稳定性非常关键。镀金能在一定程度上降低接触电阻波动，减少微动腐蚀带来的间歇性问题。

　　4)兼顾高温与热循环：减少界面失效概率

　　陶瓷基板常见工况是“热得快、冷得也快”，温度循环会让不同材料的膨胀收缩反复拉扯界面。镀金本身不是万能，但在正确的层结构(例如镍阻挡层+金层)下，可以让界面扩散与腐蚀更可控，降低长期可靠性风险。

　　三、陶瓷基板镀金“镀在哪里”?不是整板都镀

　　最常见的镀金区域包括：

　　焊盘/贴装区：用来焊接芯片、功率器件或贴片元件。

　　键合区：用来做金线/铝线/铜线键合的焊盘。

　　走线端子/外部连接端：与引脚、端子、排线或连接器对接。

　　测试点：用于探针测试，要求低而稳定的接触电阻。

　　很多时候会采用选择性镀金：只在关键焊盘或键合区镀金，走线或非关键区域用其他表面处理，从而控制成本并减少不必要的风险。

　　四、常见陶瓷基板类型与镀金的关系：DBC/AMB/厚膜各有侧重

　　1)DBC(Direct Bonded Copper，直接覆铜陶瓷)

　　DBC常见“铜-陶瓷-铜”结构，铜层厚、载流能力强，适合功率器件与高散热场景。由于铜易氧化，DBC表面的焊盘往往需要表面处理：

　　用于焊接/键合的区域，常见“镍+金”体系

　　也可能根据应用选用其他可焊表面处理方案

　　2)AMB(Active Metal Brazing，活性金属钎焊)

　　AMB通过钎焊实现陶瓷与金属的结合，适合更高可靠性要求的场景。表面同样可能根据焊接、键合、耐腐蚀要求进行镀金或选择性镀金。

　　3)厚膜/薄膜陶瓷电路基板

　　厚膜常见银钯、金浆等体系;薄膜会有更精细的金属化层结构。不同体系对后续镀金的需求差异很大：

　　若导体体系本身易氧化或对键合敏感，镀金价值更突出

　　若本身已经是金体系或对焊接方式不同，可能不必再镀或只做局部处理

　　五、镀金工艺与层结构：真正决定可靠性的“底层逻辑”

　　很多问题并不是“要不要镀金”，而是“镀金怎么做”。在工程上，常见层结构是：

　　基材金属层(例如铜)

　　镍阻挡层：阻止铜扩散、提供硬度与支撑

　　金层：提供稳定表面与良好焊接/键合特性

　　为什么要镍层?因为如果金直接在铜上，铜会向上扩散，时间久了会破坏表面状态，影响可焊性与可靠性。镍层相当于一道“隔离墙”。

　　此外，镀金也有不同“性格”：

　　软金：表面更“温和”，常用于键合等对表面要求高的场景。

　　硬金：更耐磨，常用于需要接触摩擦的区域(例如端子触点)。

　　陶瓷基板更多关注焊接与键合，因此很多应用会更重视表面状态的稳定与一致性，而不仅仅是耐磨。

　　六、陶瓷基板镀金的常见应用：哪些场景“非它不可”

　　功率模块(车规/工业)：高电流、高温循环，焊盘可靠性与腐蚀控制重要。

　　LED/激光器封装：对热管理与焊接一致性要求高，且常涉及键合。

　　射频与微波器件：弱信号、高频特性敏感，界面稳定性更关键。

　　高可靠控制与军工应用：环境复杂、寿命要求长，镀金是降低不确定性的手段。

　　精密测试与传感：接触电阻漂移可能导致读数波动或误判。

　　七、常见问题与误区：镀金也会“翻车”，原因往往在细节

　　1)误区：镀金越厚越好

　　厚度确实与耐久性相关，但过度追求厚度会带来成本上升，还可能引入工艺应力、平整度等副作用。真正正确的做法是按应用需求设定目标：焊接一次还是反复返修?键合强度要求多高?是否有摩擦接触?是否处在盐雾环境?

　　2)误区：只要镀金就一定好焊

　　如果前处理不当、镍层质量差、表面污染严重，镀了金也可能焊接不良。焊接是“体系工程”：焊料、助焊剂、回流曲线、焊盘设计、储存条件都会影响结果。

　　3)误区：忽视金与焊料/键合工艺的匹配

　　不同焊料体系、不同键合方式对表面状态敏感度不同。实际项目里常见的坑是：基板镀金没问题，但换了焊料或助焊剂后，润湿性突然变差;或键合参数没跟着调整，导致强度分散。

　　4)误区：仓储与运输随意

　　镀金能抗氧化，但不代表可以“裸放”。灰尘、硫化物、油污都会影响焊接与键合。密封、防潮、洁净包装依然重要。

　　八、选型与验收建议：从“用得上”到“用得稳”

　　如果你在项目中要选用陶瓷基板镀金方案，可以抓住以下思路：

　　先定义用途：焊接为主、键合为主、还是触点接触为主?

　　明确环境与寿命：温度循环范围、湿热/盐雾、期望寿命与维修策略。

　　关注层结构：是否有可靠的镍阻挡层?镀金类型更偏键合还是耐磨?

　　看一致性而非“听起来高级”：同批次的表面状态一致性，往往比“号称更厚”更重要。

　　做工艺验证：焊接润湿、拉力/剪切、热循环、湿热存放后再测试，比只看外观更靠谱。

　　陶瓷基板的强项是耐热、绝缘与热管理，但电子系统能不能长期稳定工作，往往取决于互连界面是否可靠。镀金的价值就在这里：让焊盘不易氧化、让键合更可控、让接触电阻更稳定。它不是装饰，而是在高要求场景里把隐患前置处理的工程选择。
